石笼网丝：丝径、抗拉强度及采购最佳实践 — 完整采购指南
石笼网丝是每个石笼网箱、挡土墙和防侵蚀护垫的基础。然而它仍然是土木工程采购中最容易被误解的部件之一。丝径仅仅相差0.1 毫米（完全在制造商公差范围内）就可使成品石笼网箱的结构完整性降低高达15%，同时带来买方在产品发货后才发现隐藏成本。
本指南为工程师、采购人员和承包商提供正确选型、评估和采购石笼网丝所需的技术知识 — 涵盖丝径选择、抗拉强度要求、涂层标准以及关键的“负公差”采购风险，该风险每个项目会让买方损失数千美元。
1. 什么是石笼网丝？

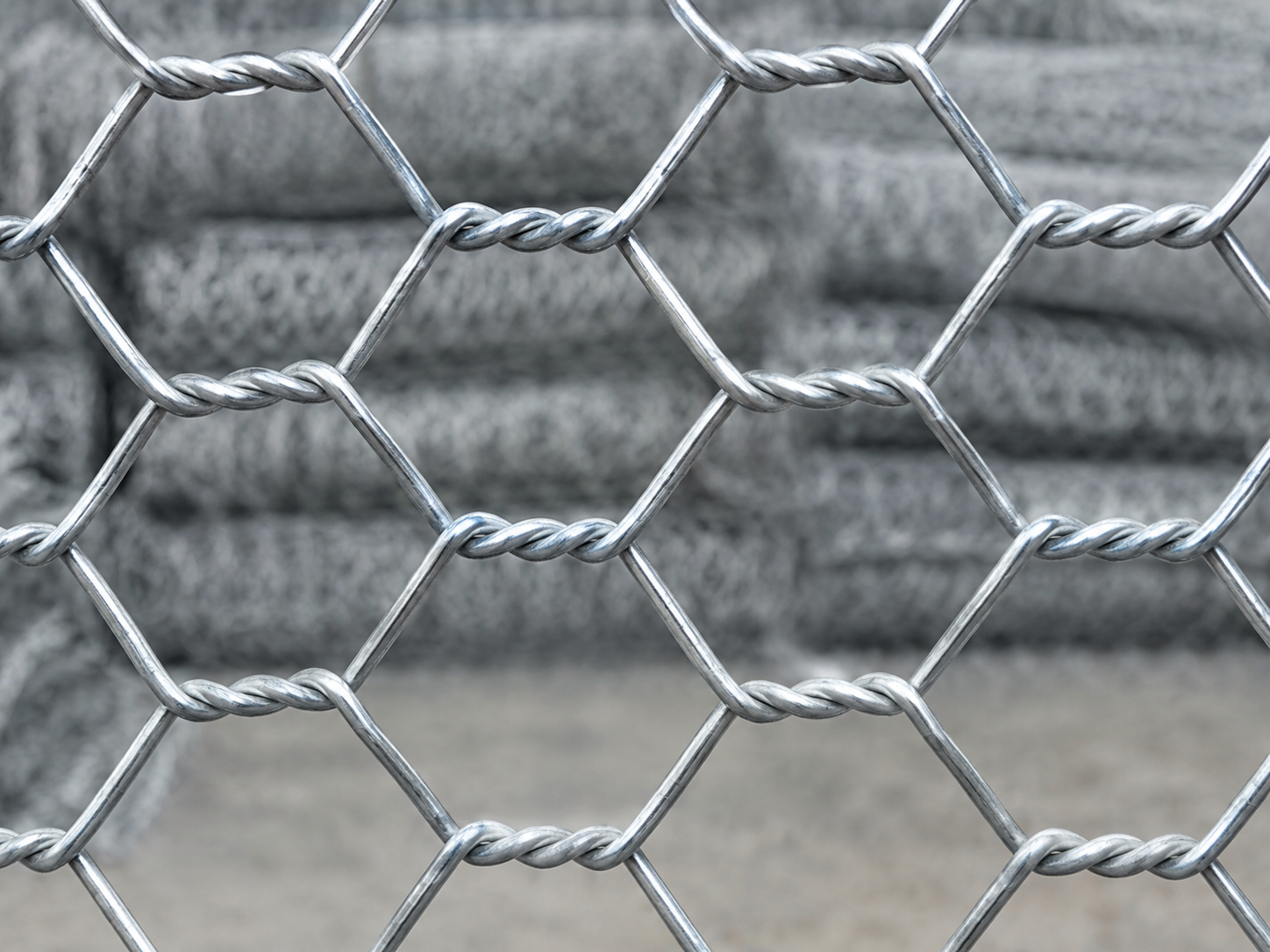

石笼网丝是指用于制作双绞合六角网（也称为六角网或石笼网）的钢丝，这种编织结构构成了石笼网箱的壁、底和盖。钢丝被扭成六角形网孔，相邻钢丝缠绕2.5圈形成每个网孔，从而产生既柔韧又抗解体的结构。
石笼网丝的质量直接决定了整个系统的长期性能。工程师和选型人员必须评估三个关键参数：
- 丝径（线规） — 决定强度、每平米重量和成本
- 抗拉强度 — 决定在荷载下的抗断裂能力
- 表面涂层 — 决定耐腐蚀性能和使用寿命

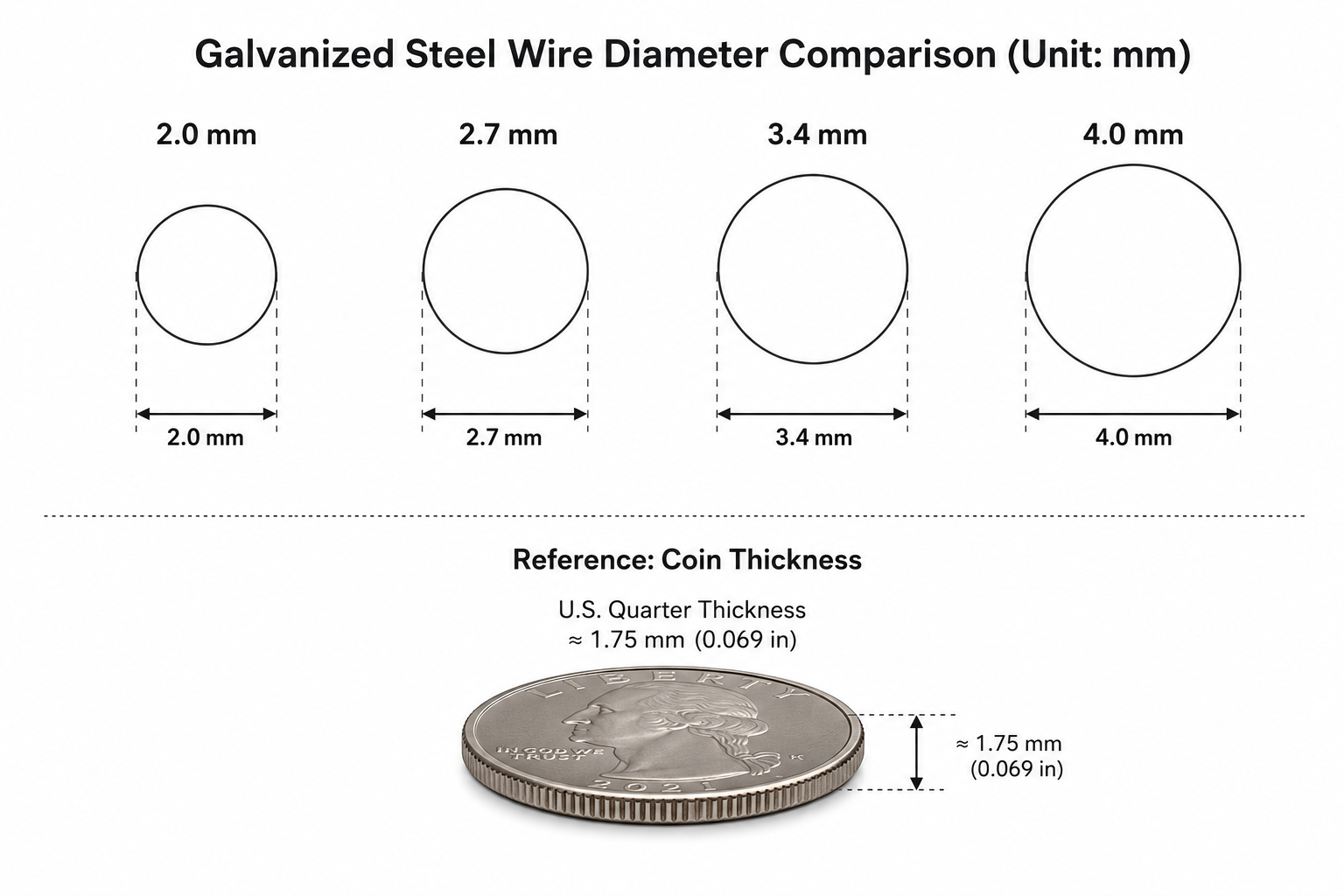

2. 推荐丝径
丝径是石笼网丝采购中最重要的单项规格。以毫米（mm）表示，它决定了结构强度、单位面积重量以及成品网的成本。
| 丝径 (mm) | 抗拉强度 (N/mm²) | 公差 (mm) | 重量 (kg/m) | 典型应用 |
|---|---|---|---|---|
| 2.0 | 350 – 500 | ±0.05 | ~0.0247 | 轻型装饰性石笼 |
| 2.2 | 350 – 500 | ±0.05 | ~0.0299 | 园林景观 & 花园围墙 |
| 2.7 | 350 – 500 | ±0.06 | ~0.0449 | 标准挡土墙 ★ 最常用 |
| 3.0 | 350 – 500 | ±0.06 | ~0.0555 | 重型挡土墙 |
| 3.4 | ≥ 380 | ±0.07 | ~0.0713 | 雷诺护垫 & 大型网箱 |
| 4.0 | ≥ 380 | ±0.08 | ~0.0987 | 防洪 & 河道治理 |
2.1 网面丝 vs. 边丝
每个石笼网面板都包含两种不同的丝线类型。网面丝构成网片本身，而边丝是沿所有面板边缘的加强边框丝。EN 10223-3要求边丝直径至少比网面丝粗一个规格。
2.2 网孔尺寸与丝径的关系
石笼网按六角形网孔尺寸分类。随着网孔增大，最小允许丝径也增大：
- 60×80 mm 网孔：最小 2.0 mm 网面丝
- 80×100 mm 网孔：最小 2.7 mm 网面丝（最常见）
- 100×120 mm 网孔：最小 3.0 mm 网面丝
3. 抗拉强度要求
抗拉强度（以 N/mm² 为单位，也写为 MPa）决定了丝线在拉伸状态下抵抗断裂的能力。在填充石笼网箱中，钢丝应力分布在数千个网孔交叉点上，但单根丝仍然必须抵抗石块沉降、水压力和地震运动产生的点荷载。
EN 10223-3 对石笼网丝规定了以下最小抗拉强度要求：
- 丝径 2.0 mm – 3.0 mm：350 – 500 N/mm²
- 丝径 3.0 mm – 4.0 mm：350 – 500 N/mm²（结构应用建议 ≥ 380 N/mm²）
- 高抗拉石笼网丝 (HT)：≥ 550 N/mm² — 用于陡坡稳定和落石防护
有关钢丝抗拉标准的更多信息，请参见 ASTM A641/A641M（锌涂层碳钢丝标准规范） 以及 国际线材协会 (WAI) 技术资源。

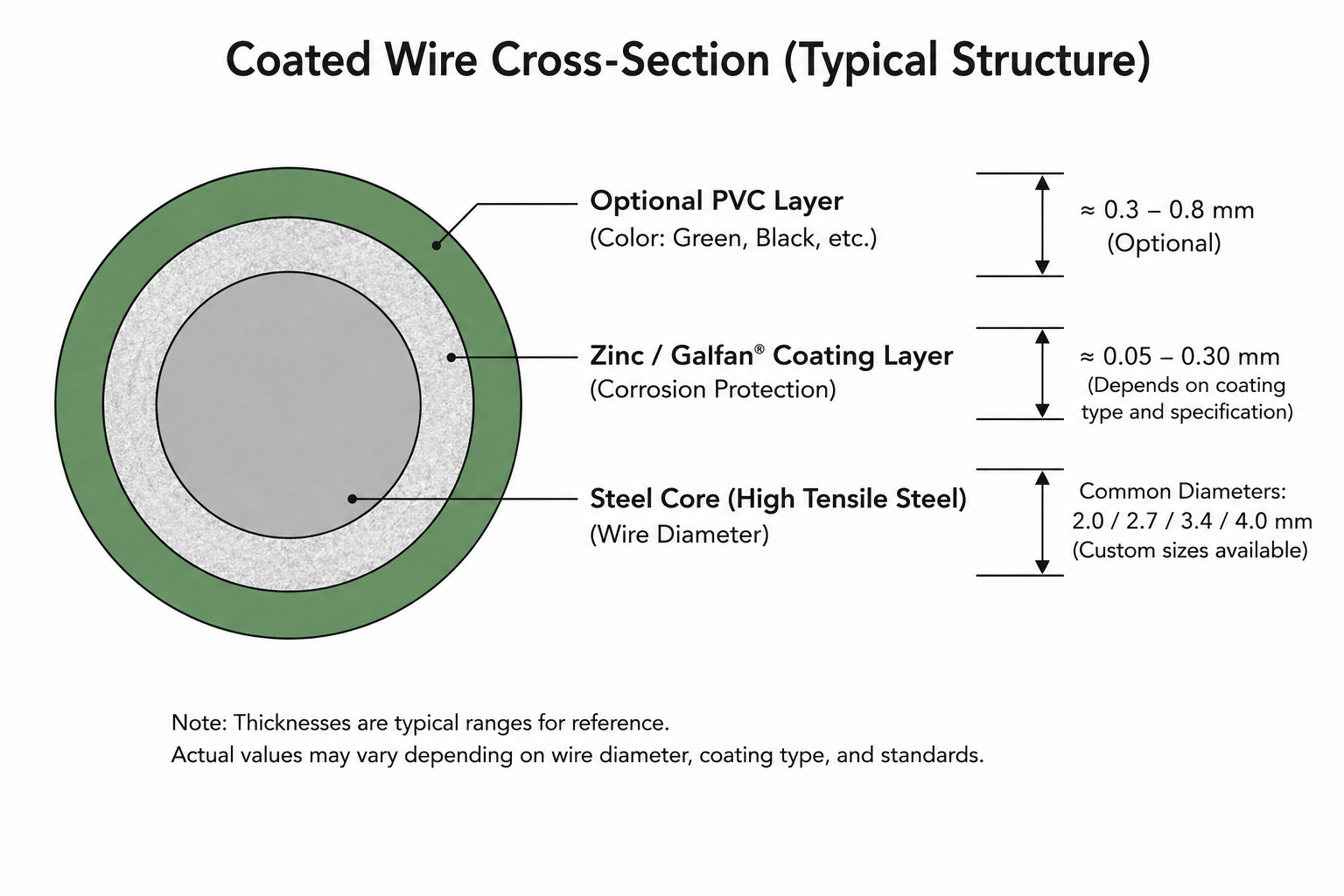

4. 丝线涂层标准：镀锌、高尔凡® 和 PVC
裸钢丝在室外环境中腐蚀很快。石笼网丝必须进行涂层处理，以在其设计寿命内提供防腐蚀保护 — 在永久性基础设施应用中通常为50–100年。主要有三种涂层类型：
热镀锌
基础防护方法。对于2.0–3.0 mm丝径，最小锌涂层重量为245 g/m²。对于中等环境具有成本效益。
高尔凡® (Zn-5% Al)
95%锌 + 5%铝合金。提供2–3倍于标准镀锌的耐腐蚀性能。推荐用于海洋、河岸和腐蚀性土壤环境。
PVC 涂层
挤出的聚氯乙烯层（0.5–1.0 mm厚）增加抗紫外线和美观性。芯丝在剥离PVC后必须保持完整直径 — 通过质检报告验证。
5. “负公差”问题：最关键的采购风险
本节内容是关于石笼网丝采购中财务影响最大的知识盲区。理解它可以帮助买方节省5–12%的材料成本，并防止结构缺陷。
5.1 钢丝的销售方式 vs. 石笼网的销售方式
| 采购单位 | 定价基础 | 关键考虑因素 | 买方风险 |
|---|---|---|---|
| 原丝（盘条） | 按公吨 (MT) | 丝径影响每吨的米数 | 丝径负公差 → 每吨米数减少 |
| 石笼网片 | 按平方米 (m²) | 丝重隐含在网面密度中 | 丝变细 → 网变轻 → 成本转嫁给买方 |
| 成品石笼网箱 | 按个 / 按平方米 | 丝+编织人工综合成本 | 必须独立验证钢丝重量证书 |
5.2 负公差对财务的影响
钢丝直径公差由 EN 10218-2 拉拔公差定义。名义 2.7 mm 钢丝可以合法生产在 2.64 mm – 2.76 mm 范围内（±0.06 mm）。以下是系统性使用下公差带来的财务影响：
丝径 vs. 实际交付钢材量 — 名义 2.7 mm
5.3 买方如何自我保护
- 在采购订单中明确标注丝径及其公差：例如 “2.7 mm，公差 −0.04/+0.06 mm（不得低于 2.66 mm）”
- 要求每批生产提供工厂证书（检测报告）— 必须显示实际测量的直径，而不仅仅是名义值

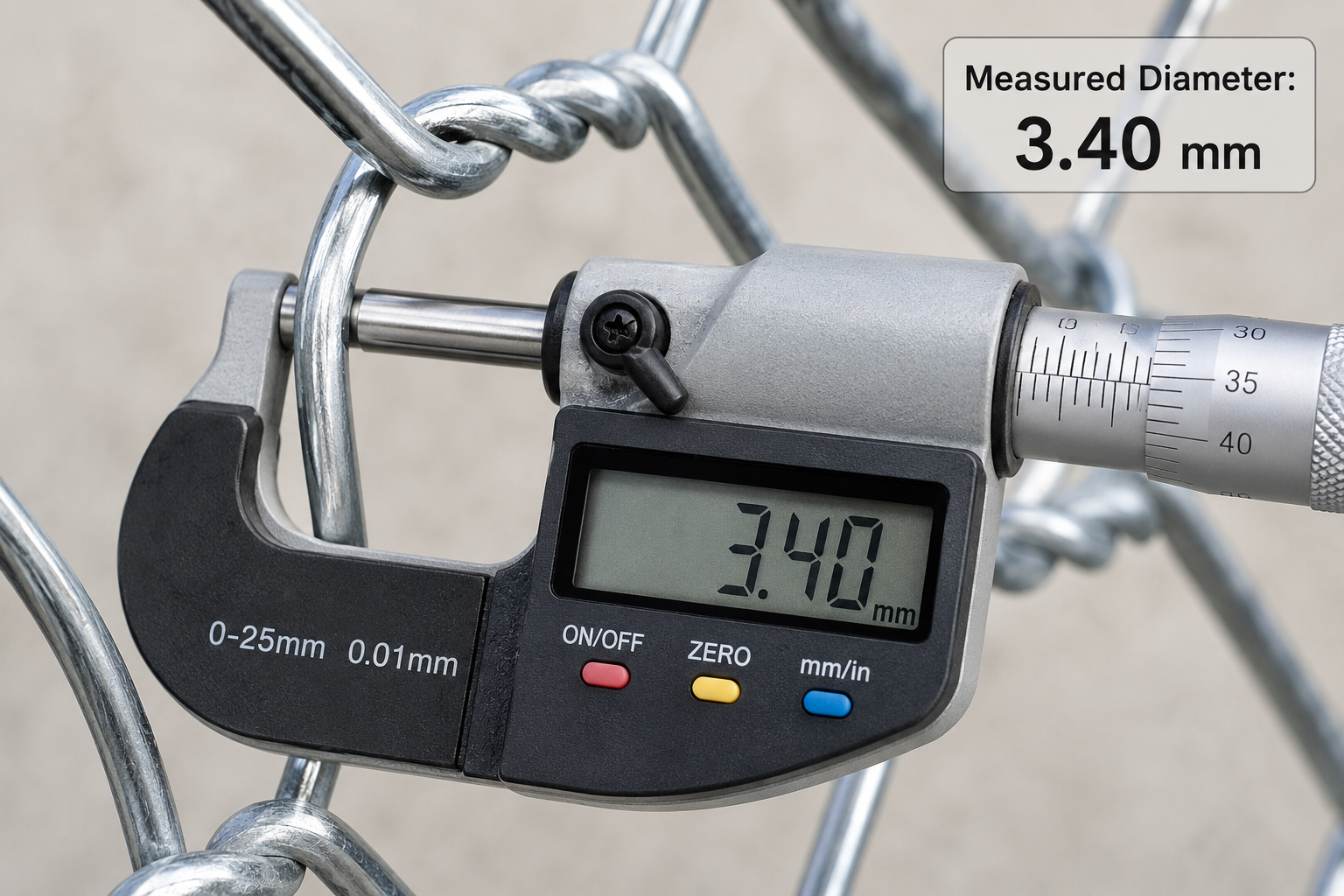

- 进行进货检验：使用校准过的丝径千分尺（精度0.01 mm），每批货物至少随机抽取10个样品
- 规定最小单位面积重量：例如“80×100 mm 网孔、2.7 mm 丝径的网片每平方米重量不得低于 1.85 kg”
- 在供货合同中加入与付款条件挂钩的钢丝重量保证条款
有关检测方法，请参阅 ISO 7989-2（钢丝绳 — 使用与维护信息） 以及 国际线材协会 (WAI) 技术资源 以获取丝径测量最佳实践。
6. 采购核对清单
在采购石笼网丝或成品石笼网片时，请使用以下核对清单：
- 明确标注网面丝直径和边丝直径 — 例如 “2.7/3.4 mm 符合 EN 10223-3”
- 注明网孔尺寸 — 例如 “80×100 mm 双绞合六角形”
- 注明抗拉强度范围及最小值 — 例如 “350–500 N/mm²，最小值 380 N/mm²”
- 规定涂层类型和最小涂层重量 — 例如 “高尔凡® 符合 EN 10244-2，最小 240 g/m²”
- 明确表述直径公差 — 例如 “名义 2.7 mm，公差 −0.04/+0.06 mm”
- 要求每批生产（每盘）提供工厂检测证书
- 规定网片最小单位面积重量
- 在合同中加入第三方检验权或工厂审核条款
- 引用适用标准：EN 10223-3、EN 10244-2、EN 10218-2 或 ASTM A975
7. 权威参考资料与延伸阅读
以下组织和标准机构发布关于石笼网丝规格的权威技术指南：
-
EN 10223-3 — 钢丝和丝网产品：土木工程用六角钢丝网 欧洲标准化委员会 (CEN) — 石笼网丝主要标准
-
ASTM A975 — 双绞合六角形石笼网箱和护垫标准规范 ASTM International — 北美对应标准
-
FHWA — 河岸防护中的石笼 (HEC-23) 联邦公路管理局 — 美国政府关于石笼网应用的设计指南
-
国际线材协会 (WAI) — 技术资源 行业协会 — 钢丝测量方法与标准
-
Maccaferri 石笼网和护垫技术手册 Maccaferri — 行业领先制造商技术文档
-
美国陆军工程兵团 — 护岸结构设计 (EM 1110-2-1601) USACE — 权威水工设计手册
-
ISO 7989-2 — 钢丝测量与检验方法 国际标准化组织 (ISO)
要点总结
石笼网丝选型是一个工程决策 — 而不是商品选择。以下是要点：
- 大多数挡土墙应用采用2.7 mm 网面丝 / 3.4 mm 边丝
- 要求最低抗拉强度 350 N/mm²，对于结构或水工应用则要求 380+ N/mm²
- 在潮湿、海洋或腐蚀性土壤环境中指定高尔凡®涂层
- 防范负公差风险：明确标注公差、要求工厂证书、实施进货检验
- 在每份采购订单中引用EN 10223-3 或 ASTM A975
